JUYI 48V BLDC মোটর নিয়ামক JYQD-YL01D দ্রুত বিপরীত ব্রেক ফাংশন সঙ্গে

ব্র্যান্ড নাম:	JUYI
মডেল নম্বর:	JYQD-YL01D
MOQ.:	১টি সেট
মূল্য:	আলোচনা সাপেক্ষে
প্যাকেজিংয়ের বিবরণ:	পিই ব্যাগ + শক্ত কাগজ
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি, পেপ্যাল

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

কাস্টমাইজড পরিষেবা:

হ্যাঁ।

কার্যকরী ভোল্টেজ:

12V/24V/48V DC

পর্যায় নম্বর:

গতি নিয়ন্ত্রণ:

0-5V/ডিউটি চক্র

কাজকারী বর্তমান:

উপযুক্ত মোটর:

সেন্সর মোটর

কাজের অবস্থা:

অতিরিক্ত তাপমাত্রা সুরক্ষা:

হ্যাঁ।

অ্যালার্ম আউটপুট:

হ্যাঁ।

গতি প্রদর্শন পরিসীমা:

0-99999/ RPM

যোগানের ক্ষমতা:

1000সেট/দিন

বিশেষভাবে তুলে ধরা:

৪৮ ভোল্ট বিএলডিসি মোটর নিয়ামক

বিএলডিসি মোটর নিয়ামক

দ্রুত বিপরীত ব্রেক BLDC মোটর নিয়ামক

পণ্যের বিবরণ

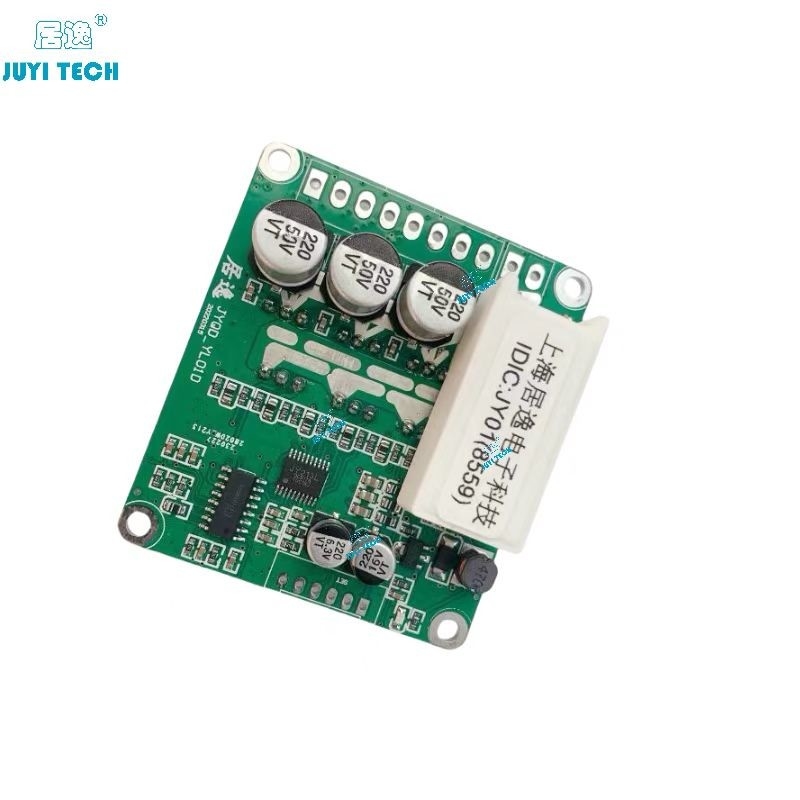

JUYI 48V BLDC মোটর নিয়ামক JYQD-YL01D দ্রুত বিপরীত ব্রেক ফাংশন সঙ্গে

JUYI 48V BLDC মোটর নিয়ামক JYQD-YL01D দ্রুত বিপরীত ব্রেক ফাংশন সঙ্গে 0

মডেল	JYQD-YL01D (৮৫৫৯)	JYQD-YL01D (৪৫৭ই)	JYQD-YL01D (৯৯এফ২)	JYQD-YL01D (C737)
কাজ তাপমাত্রা°C)	-২০ ₹৮৫	-২০ ₹৮৫	-২০ ₹৮৫	-২০ ₹৮৫
কাজের ভোল্টেজ(V)	১২-৪৮ ভোল্ট	১২-৪৮ ভোল্ট	১২-৪৮ ভোল্ট	১২-৪৮ ভোল্ট
সর্বাধিক অপারেটিং বর্তমান ((A)	১৫এ	১৫এ	১৫এ	১৫এ
পিডব্লিউএম গতি নিয়ন্ত্রণ PWM ফ্রিকোয়েন্সি ((1- ২০ কেএইচজেড)	ডিউটি সাইকেল ০- ১০০%	ডিউটি সাইকেল ০- ১০০%	ডিউটি সাইকেল ০- ১০০%	ডিউটি সাইকেল ০- ১০০%
অ্যানালগ ভোল্টেজ গতি নিয়ন্ত্রণ ((V)	০-৫ ভোল্ট	০-২.৫ ভোল্ট	০-৫ ভোল্ট	০-২.৫ ভোল্ট
লাইনার ব্রেক (V)	০-৫ ভোল্ট	০-২.৫ ভোল্ট	০-৫ ভোল্ট	০-২.৫ ভোল্ট
স্পিড প্লাস সিগন্যাল আউটপুট	√	√	√	√
বিপরীতমুখী ফাংশন	√	√	√	√
নিরাপদ স্টার্ট ফাংশন	এক্স	এক্স	√	√

প্রয়োগের ক্ষেত্র

রিমোট কন্ট্রোল ইলেকট্রিক যানবাহন, দুই চাকার ভারসাম্য বাহন, রিমোট কন্ট্রোল হুইলচেয়ার, মেডিকেল মেশিন, বিনোদনমূলক যানবাহন, রোবট ইত্যাদি।

অ্যাপ্লিকেশন নোটঃ

1.নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার প্যারামিটারগুলি নির্দিষ্ট ড্রাইভার বোর্ডের পরিসীমা অতিক্রম করে না।

2.এই ড্রাইভার বোর্ডটি 3-ফেজ ব্রাশলেস সেন্সরলেস মোটরের জন্য ব্যবহৃত হয়, তবে সরাসরি সমস্ত 3-ফেজ ব্রাশলেস সেন্সরলেস মোটরের জন্য উপযুক্ত নয়। হলের কোণটি 120 ডিগ্রি হওয়া উচিত।

3.JYQD-YL01D এর ব্রেক ফাংশনটি প্রতিক্রিয়াশীল ব্রেক। মোটরটি পুনর্ব্যবহারের জন্য শক্তি উত্পাদন করতে ব্রেকটি ঘুরিয়ে দেয়।দয়া করে নিয়ন্ত্রিত শক্তি দিয়ে পরীক্ষা করার সময় ব্রেক ফাংশন ব্যবহার করবেন না ড্রাইভার ক্ষতি এড়াতে.

4.ড্রাইভারের বোর্ডে 5V আউটপুট পোর্টটি 100MA এর নীচে বর্তমানের সাথে একক চিপ কম্পিউটার দ্বারা নিয়ন্ত্রিত হতে পারে।

5.দয়া করে ড্রাইভার বোর্ডের আশেপাশের আইসোলেশন এবং তাপ অপসারণের দিকে মনোযোগ দিন।

6.সুরক্ষা শুরু ফাংশনঃযদি গতি নিয়ন্ত্রক সঠিক জায়গায় না থাকে বা গতি পুনরায় চালু করার পরে বৈধ না হয় তবে দয়া করে গতি নিয়ন্ত্রক বা ব্রেক রিসেটটি ঠিক রাখতে পারেন।

ড্রাইভার বোর্ড ডায়াগ্রাম

তারের চিত্র

1. কন্ট্রোল পোর্ট (ডান) 2.54 গর্ত দূরত্ব

৫ ভোল্ট- কন্ট্রোল বোর্ড অভ্যন্তরীণ আউটপুট 5V.

ইএল- ব্রেক কন্ট্রোল পোর্ট, রিঅ্যাক্টিভ লিনিয়ার ব্রেক, শক্তি পুনরুদ্ধার ফাংশন সহ, অ্যানালগ ভোল্টেজ ব্রেক 0-5V। ধ্রুবক গতির ক্ষেত্রে +, ব্রেক ভোল্টেজ যত বেশি,ব্রেকিং ফোর্স যত বেশি হবে ০-১০০%.

এম- গতি সংকেত আউটপুট পোর্ট, পালস ফ্রিকোয়েন্সি মোটর গতি আনুপাতিক (পলস অনুপাত মোটর সম্পর্কিত হয়)

Z / Fপজিটিভ এবং রিভার্স কন্ট্রোল পোর্ট। হার্ড পরিবর্তন, 5 ভোল্ট বা এক দিক থেকে স্থগিত, অন্য দিকে GND।

ভিআর- স্পিড কন্ট্রোল পোর্ট, অ্যানালগ ভোল্টেজ স্পিড রেগুলেশন 0V-5V ((0-2.5V) স্পিড রেগুলেশন, লিনিয়ার স্পিড রেগুলেশন কম থেকে উচ্চ পর্যন্ত। বাহ্যিক পিডব্লিউএম স্পিড রেগুলেশন ড্রাইভ বোর্ডের সাথে ভাগ করা দরকার।

জিএনডি- কন্ট্রোল বোর্ড.

2. পাওয়ার পোর্ট (বামে) 3.96 গর্ত দূরত্ব

পি +- পাওয়ার ইনপুট ক্যাথোড 12V-48V (সমর্থন লিথিয়াম)

পি-- পাওয়ার সাপ্লাই ইনপুট নেগেটিভ ইলেক্ট্রোড

এমসি / ডাব্লু- - মোটর ফেজ লাইন এক

এমবি / ভি- - মোটর ফেজ লাইন এক

এমএ / ইউ- - মোটর ফেজ লাইন এক

জিএনডি- - মোটর হল নেগেটিভ ইলেক্ট্রোড

HA- - মোটর হল সিগন্যাল এক

এইচবি- - মোটর হল সিগন্যাল এক

HC- মটর হল সিগন্যাল এক

৫ ভোল্ট- - মোটর হল ইতিবাচক মেরু

3. যদি ড্রাইভারের বোর্ড মোটর থেকে 50 সেন্টিমিটারের বেশি দূরে থাকে তবে সুরক্ষিত তারগুলি ব্যবহার করুন, অন্যথায় এটি অস্বাভাবিক ড্রাইভিংয়ের দিকে পরিচালিত করতে পারে, যা স্বাভাবিক ব্যবহারকে প্রভাবিত করতে পারে।

4. সর্বাধিক প্রবাহের সাথে কাজ চালিয়ে গেলে তাপ ছড়িয়ে পড়ার দিকে মনোযোগ দিন।

মাত্রিক অঙ্কন
