হল ইফেক্ট 3 ফেজ BLDC মোটর নিয়ামক ঘোরানো দিক নিয়ন্ত্রণ পোর্ট

ব্র্যান্ড নাম:	JUYI
মডেল নম্বর:	JYQD-V7.0
MOQ.:	1 বিন্যাস করুন
মূল্য:	আলোচনা সাপেক্ষে
প্যাকেজিংয়ের বিবরণ:	PE ব্যাগ + শক্ত কাগজ
অর্থ প্রদানের শর্তাবলী:	টি / টি, এল / সি, পেপ্যাল

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

কার্যকরী ভোল্টেজ:

12-24ভিডিসি

কাজকারী বর্তমান:

PWM গতি নিয়ন্ত্রণ:

কাজের চক্র 0-100% (1-20KHZ)

গতি পালস সংকেত আউটপুট:

হ্যাঁ।

LED ত্রুটি:

হ্যাঁ।

সর্বাধিক বর্তমান:

যোগানের ক্ষমতা:

1000sets / দিন

বিশেষভাবে তুলে ধরা:

3 ফেজ এসি মোটর নিয়ামক

তিন ফেজ পিএমএম মোটর ড্রাইভার

পণ্যের বিবরণ

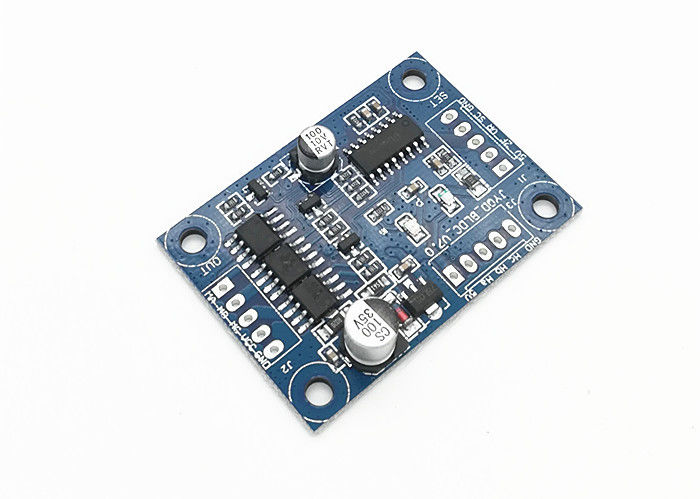

JYQD-V7.0,12V/24VDC DC,2A কাজ বর্তমান BLDC মোটর নিয়ামক হল প্রভাব BLDC মোটর জন্য

মডেলঃJYQD-V7।0

অপারেটিং তাপমাত্রাঃ -20°C-85°C

অপারেটিং ভোল্টেজঃ 12V/24V

সর্বাধিক বর্তমান:3A

ক্রমাগত অপারেটিং বর্তমানঃ 2A

পিডব্লিউএম স্পিড রেগুলেশন ((1-20khz): ডিউটি সাইকেল 0-100%

অ্যানালগ ভোল্টেজ রেগুলেশনঃ 0-5V

এলইডি ত্রুটিঃ হ্যাঁ

প্রয়োগের নির্দেশিকা

1নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার প্যারামিটার নির্দিষ্ট পরিসীমা অতিক্রম করে না।

2. 120 ° এ হলের সাথে হল ব্রাশহীন ডিসি মোটরের জন্য প্রযোজ্য, সমস্ত নির্মাতাদের হল লাইন ক্রম অনুরূপ নয়,আপনি বাস্তব পরিস্থিতি অনুযায়ী হল লাইন ক্রম বা মোটর তিন ফেজ লাইন ক্রম সামঞ্জস্য করতে পারেন, সর্বোত্তম ড্রাইভিং প্রভাব অর্জনের জন্য।

3. JYQD-V7.0 হাউজিং এবং হিটসিঙ্ক ছাড়াই ড্রাইভার বোর্ড, এটি কোনও হিটসিঙ্ক ছাড়াই 36 ওয়াটের নিচে মোটর চালাতে পারে, তবে স্বাভাবিক বায়ুচলাচল প্রয়োজন।

4. ড্রাইভ বোর্ডে 5V আউটপুট পোর্ট বহিরাগত শক্তি সরঞ্জাম সংযোগ নিষিদ্ধ করা হয়. এটি শুধুমাত্র বহিরাগত potentiometer বা গতি সমন্বয় জন্য সুইচ জন্য প্রযোজ্য,কমিউটেশন এবং সক্ষম অপারেশন

ওয়্যারিং ডায়াগ্রাম

1কন্ট্রোল বন্দর

৫ ভোল্টড্রাইভার বোর্ডের অভ্যন্তরীণ আউটপুট ভোল্টেজ, বহিরাগত পন্টিওমিটার বা গতি সামঞ্জস্য এবং বিপরীত অপারেশন জন্য সুইচ

Z/F√ ঘোরানো দিক নিয়ন্ত্রণ পোর্ট √5V √ উচ্চ স্তরের সংযোগ বা সংযোগ নেই √ সামনের দিক, √0V নিম্ন স্তরের সংযোগ বা GND এর সাথে সংযোগ বিপরীত দিক।

ভিআরগতি নিয়ন্ত্রণ পোর্ট। অ্যানালগ ভোল্টেজ রৈখিক গতি নিয়ন্ত্রণ 0.1v -5V, ইনপুট প্রতিরোধের 20K ওহম,ইনপুট PWM গতি নিয়ন্ত্রণ যখন GND সঙ্গে সংযোগ, PWM ফ্রিকোয়েন্সিঃ 1-20KHZ; ডিউটি চক্র 0-100%

এস সি∙ পোর্ট কন্ট্রোল সক্ষম করুন। কাজ করার জন্য 5V বা কোন সংযোগ সংযোগ করুন, কাজ নিষিদ্ধ করার জন্য GND সংযোগ করুন।

জিএনডিড্রাইভ বোর্ডের অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত

2পাওয়ার পোর্ট

এমএ----মোটর ফেজ এ

এমবি---- মোটর ফেজ বি

এমসি---- মোটর ফেজ সি

জিএনডি----ডিসি-

ভিসিসি---- ডিসি +

3:হাল সেন্সর পোর্ট

হা হা--- হল এ

এইচবি--- হল বি

Hc--- হল সি

জিএনডি--- জিএনডি

৫ ভোল্ট---5V আউটপুট

4. ড্রাইভার বোর্ড মোটর থেকে 50 সেন্টিমিটারের বেশি দূরে থাকলে সুরক্ষিত তারগুলি ব্যবহার করুন, অন্যথায় এটি অস্বাভাবিক ড্রাইভিংয়ের দিকে পরিচালিত করতে পারে, যা স্বাভাবিক ব্যবহারকে প্রভাবিত করে।

5কন্ট্রোল পোর্টের দূরত্ব: ২.৫৪ মিমি, পাওয়ার পোর্টের দূরত্ব:2.54 মিমি

6. ড্রাইভার MOSFET এবং হিটসিঙ্ক বা ইনস্টলেশন প্লেট মধ্যে বিচ্ছিন্নতা মনোযোগ দিন।

মাত্রিক অঙ্কন

হল ইফেক্ট 3 ফেজ BLDC মোটর নিয়ামক ঘোরানো দিক নিয়ন্ত্রণ পোর্ট 3

ডাউনলোড করুন JYQD-V7.0 ইউজার ম্যানুয়াল

JYQD-V7.0-ইংরেজি.pdf
