২৮ ভি ৩ ফেজ বিএলডিসি মোটর নিয়ামক ৫ এ ব্রাশহীন ইঞ্জিন স্পিড নিয়ামক

অ্যাপ্লিকেশন নোটঃ

1.নিশ্চিত করুন যে মোটরের ভোল্টেজ এবং পাওয়ার প্যারামিটারগুলি নির্দিষ্ট ড্রাইভার বোর্ডের পরিসীমা অতিক্রম করে না।

2.এই ড্রাইভার বোর্ডটি 3-ফেজ ব্রাশহীন সেন্সরহীন মোটরের জন্য ব্যবহৃত হয়, তবে সরাসরি সমস্ত 3-ফেজ ব্রাশহীন সেন্সরহীন মোটরগুলির জন্য উপযুক্ত নয়। যদি ড্রাইভিং প্রভাব ভাল না হয় (যেমন স্টার্ট জিরটার,বিপরীত দিকে, মোটর নো-লোড ওয়ার্কিং বর্তমান খুব বড়, গতি স্থিতিশীল নয়, দক্ষতা কম, এবং লোড দিয়ে শুরু করতে পারে না।) গ্রাহকরা সর্বোত্তম ড্রাইভিং প্রভাব অর্জনের জন্য প্রকৃত পরিস্থিতি অনুযায়ী ড্রাইভার বোর্ডের প্রতিরোধ এবং ক্যাপাসিট্যান্স সামঞ্জস্য করতে পারেন (নিয়ন্ত্রণটি কীভাবে করবেন তা সংযোজন দেখুন)

3.JYQD_V8.20B ড্রাইভ বোর্ডটি খালি বোর্ড, 36W এর নিচে ড্রাইভ পাওয়ার মোটরকে তাপ অপসারণের জন্য জোর করার দরকার নেই, স্বাভাবিক বায়ুচলাচল নিশ্চিত করতে হবে।

4.ড্রাইভারের বোর্ডে থাকা ৫ ভোল্ট আউটপুট পোর্টটি বহিরাগত বৈদ্যুতিক সরঞ্জামগুলির সাথে সংযুক্ত করা নিষিদ্ধ।এটি শুধুমাত্র গতি নিয়ন্ত্রণ এবং বিপরীত জন্য এই বোর্ডের বাহ্যিক potentiometers এবং সুইচ সংযোগ করার জন্য উপযুক্ত.

5.JYQD_V8.20B ড্রাইভ বোর্ডের M পোর্টটি মোটর স্পিড পলস সিগন্যালের আউটপুট এবং আউটপুট বর্তমান 5mA এর চেয়ে কম।

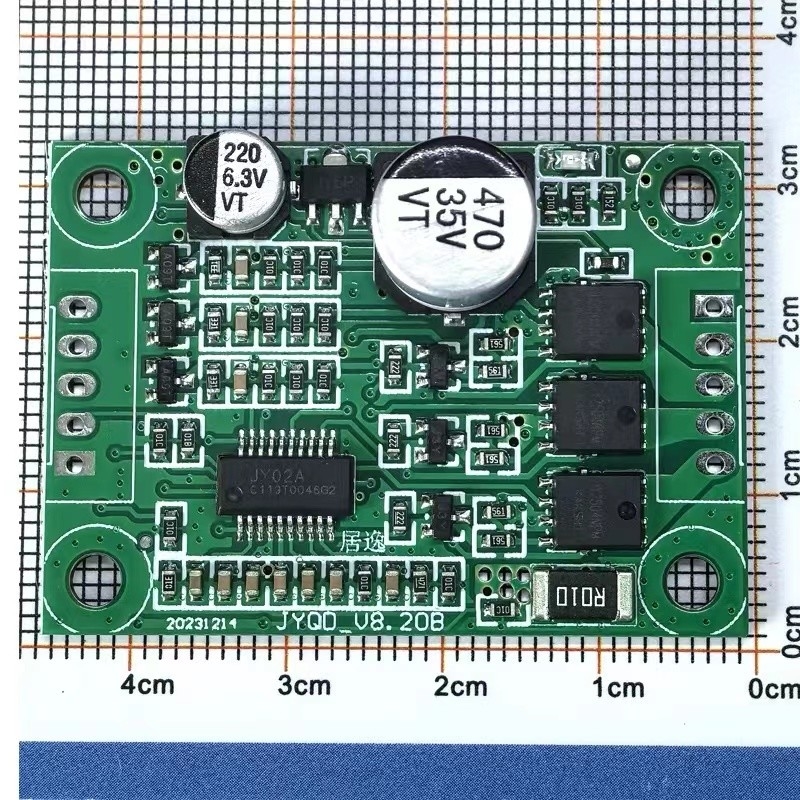

ড্রাইভার বোর্ড ডায়াগ্রাম

ওয়্যারিং ডায়াগ্রামের সামনের অংশ

তারের চিত্র

পোর্ট বর্ণনা

1.নিয়ন্ত্রণ বন্দর(বাঁদিকে)

জিএনডিড্রাইভার বোর্ডের অভ্যন্তরীণ নিয়ন্ত্রণের জন্য ব্যবহৃত

ভিআরগতি নিয়ন্ত্রণ পোর্ট। অ্যানালগ ভোল্টেজ গতি নিয়ন্ত্রণ 0.1V-5V গতি নিয়ন্ত্রণ, নিম্ন থেকে উচ্চ থেকে রৈখিক গতি নিয়ন্ত্রণ।PWM গতি নিয়ন্ত্রণ ড্রাইভার বোর্ড সঙ্গে গ্রাউন্ড করা প্রয়োজন.

Z/F√ ঘোরানো দিক নিয়ন্ত্রণ পোর্ট। এক দিকে 5V উচ্চ স্তরের সংযোগ করুন বা কোনও সংযোগ নেই, অন্য দিকে 0V নিম্ন স্তরের বা জিএনডি সংযোগ করুন।

এফজিমোটর স্পিড পলস সিগন্যাল আউটপুট পোর্ট, 5V পলস সিগন্যাল

৫ ভোল্টড্রাইভার বোর্ড অভ্যন্তরীণ আউটপুট ভোল্টেজ, বহিরাগত potentiometer বা গতি সমন্বয় এবং বিপরীত অপারেশন জন্য সুইচ।

2পাওয়ার পোর্ট(ডানদিকে)

পি+ডিসি +

পি- ডিসি -

এমসি✅ মোটর ফেজ সি

এমবি✅ মোটর ফেজ বি

এমএ✅ মোটর ফেজ এ

3.দয়া করে মোটর ফেজ তারের এবং হল তারের খুব দীর্ঘ না হতে মনোযোগ দিন, কারণ ড্রাইভার বোর্ড পিছনে electromotive শক্তি সনাক্ত উপর নির্ভর করে,এটা সিগন্যাল হস্তক্ষেপ কারণ হবে যদি তারের খুব দীর্ঘ.

4.পাওয়ার পোর্ট এবং কন্ট্রোল পোর্ট উভয়ের জন্য পোর্ট দূরত্ব 2.54 মিমি।

5.তাপ সিঙ্ক যোগ করার সময় বা ড্রাইভার বোর্ড স্থাপন করার সময়, দয়া করে ড্রাইভার বোর্ডের বিচ্ছিন্নতার দিকে মনোযোগ দিন।

মাত্রিক অঙ্কন

ইউনিটঃমিমি

JYQD-V8.20B এর ইউজার ম্যানুয়াল ডাউনলোড করুন

JYQD_V8.20B--ইংরেজি.pdf
